Audiovector R 5 Arrete lattiakaiutin

Täydellinen tasapaino

Audiovectorilla on lähes viiden vuosikymmenen kokemus huippuluokan kaiuttimien suunnittelusta ja valmistuksesta. R 5 Arreté tuo lippulaivamalli R 10 Arretén keskeistä teknologiaa kompaktimpaan, eleganttiin ja erilaisiin kuuntelutiloihin helposti soveltuvaan kokonaisuuteen. R 3- ja R 6 Arreté -mallien väliin sijoittuva R 5 Arreté on suunniteltu tarjoamaan monelle kuuntelijalle ihanteellinen tasapaino kaiuttimen koon ja suorituskyvyn välillä.

Tanskassa suunniteltu, kehitetty ja käsin valmistettu Audiovector R 5 Arreté yhdistää avoimen ja nopean toiston luonnolliseen musiikintoistoon tavalla, joka haastaa käsityksen siitä, mihin perinteinen 3,5-tiekaiutin pystyy. Sen tanskalainen käsityö ja viimeistelty muotoilu yhdistyvät suoraan R 10 Arreté -lippulaivamallista periytyviin teknologioihin.

R 5 Arreté on ensimmäinen R-sarjan malli, jossa hyödynnetään näitä lippulaivamallista periytyviä ratkaisuja. Sen kehitystyö kesti viisi vuotta ja sisälsi yli 2 000 tuntia kuuntelua. Jokainen osa kotelosta kaiutinelementteihin on suunniteltu juuri tätä mallia varten tavoitteena mahdollisimman luonnollinen, dynaaminen ja tilan täyttävä äänentoisto elegantin kokoisesta kaiuttimesta.

R 5 Arreté hyödyntää samoja Accelerated Force Concept (AFC)- ja concertina-ripustusratkaisuja, toisen sukupolven Freedom Grounding® -teknologiaa, Audiovectorin omia jakosuodinratkaisuja ja vaimennuksen säätöä kuin R 10 Arreté. Näiden rinnalle R 5 tuo oman 3,5-tie rakenteensa sekä Low Compression Concept (LCC) -teknologian. Yhdessä ne on suunniteltu tuottamaan bassotoisto, joka ei vain kuulu vaan on myös fyysisesti aistittavissa.



Aito 3,5-tie rakenne

R 5 Arreté perustuu aitoon 3,5-tie rakenteeseen, jossa bassorefleksiviritys on toteutettu kotelon alaosan kautta. Siinä missä tavallisessa 3-tiekaiuttimessa yksi bassoelementti huolehtii koko bassoalueesta, R 5 Arreté jakaa tämän tehtävän tarkasti kahden elementin kesken.

Ensisijainen bassoelementti toistaa koko bassoalueen, mukaan lukien kriittisen ylemmän bassoalueen, jolla on keskeinen merkitys musiikin rytmin ja sävyjen välittymisessä. Toinen bassoelementti työskentelee ainoastaan kaikkein matalimmilla taajuuksilla ja lisää toistoon syvyyttä sekä voimaa vaikuttamatta keskialueeseen. Näin kumpikin elementti toimii sille parhaiten sopivalla taajuusalueella. Dynaaminen kapasiteetti kasvaa, keskinäismodulaatiosärö vähenee ja keskialue säilyy puhtaana sekä häiriöttömänä.

Kun matalien taajuuksien energia johdetaan kohti lattiaa, bassotoisto integroituu huoneeseen tasaisemmin ja toimii johdonmukaisemmin erilaisissa sijoituksissa. Tuloksena on alemmas ulottuva ja voimakkaampi bassotoisto sekä parempi yhteistoiminta kuuntelutilan kanssa ilman tarpeetonta korostumista.

Basso- ja alemmalla keskialueella R 5 Arreté muodostaa linjalähdettä muistuttavan vaikutuksen, jossa matalien taajuuksien energia jakautuu tehokkaasti kuuntelutilaan ja muodostaa voimakkaan, hallitun ja tilan täyttävän matalien taajuuksien aallon. Tuloksena on alas ulottuva bassotoisto, jossa on auktoriteettia, joka on tarkka ja jonka toisto tuntuu myös fyysisenä elämyksenä tavalla, jota odottaisi paljon suuremmalta kaiuttimelta.

AMT-diskantti ja Soundstage Enhancement Concept (SEC)

R 5 Arretén ytimessä on Audiovectorin Air Motion Transformer -diskantin uusin kehitysversio, joka perustuu tohtori Oscar Heilin alkuperäiseen vuonna 1970 esittelemään periaatteeseen. Audiovector on säilyttänyt alkuperäisen ajatuksen hallitusti liikkuvasta kalvosta ja tarkasti kontrolloidusta taaksepäin suuntautuvasta säteilystä.

Erittäin kevyt, poimutettu kalvo ja tehokas neodyymimagneettijärjestelmä mahdollistavat erittäin nopean vasteen, avoimen soinnin ja tarkan mikrodynamiikan. Diskantin avoin rakenne ulottuu takalevyn läpi, ja sen erittäin vähäinen kompressio auttaa säilyttämään toiston vapaana ja nopeana koko toiminta-alueella 2 800 hertsistä 53 000 hertsiin.

Diskanttielementin kolmesta pisteestä toteutettu kiinnitys vähentää rakenteeseen kohdistuvaa mekaanista jännitystä ja estää ei-toivotun energian siirtymistä kotelon ja elementin rungon välillä. Näin pienet yksityiskohdat toistuvat puhtaammin ja toiston värittyminen vähenee.

AMT-diskantin hallittu taaksepäin suuntautuva säteily muodostaa Audiovectorin Soundstage Enhancement Concept (SEC) -ratkaisun perustan. Sen sijaan, että taaksepäin säteilevä energia jäisi kotelon sisälle, se vapautetaan hallitusti, vaiheeltaan yhtenäisenä ja tarkasti vaimennettuna.

Ratkaisu parantaa äänikuvan syvyysvaikutelmaa, leveyttä ja vakautta sekä tilainformaation välittymistä. Musiikki ei suuntaudu vain eteenpäin, vaan avautuu luonnollisesti osaksi kuuntelutilaa.

Accelerated Force Concept (AFC) ja Low Compression Concept (LCC)

Huipputasoisen AMT-diskantin rinnalle tarvitaan yhtä nopea ja tarkka keskialue-elementti. Audiovector on jo pitkään pyrkinyt vähentämään perinteisille dynaamisille kaiutinelementeille ominaista liikkeen hitautta. Tämän kehitystyön tuloksena on syntynyt kaksi toisiaan täydentävää teknologiaa: Accelerated Force Concept (AFC) ja Low Compression Concept (LCC).

Accelerated Force Concept (AFC) laajentaa dynamiikka-aluetta, parantaa pienimpien yksityiskohtien erottelua, vähentää säröä ja kasvattaa äänikuvan syvyysvaikutelmaa. Ratkaisu perustuu elementin liikkeen ensimmäisten millimetrien nopeaan ja hallittuun kiihtyvyyteen. Elementti reagoi signaaliin heti sen alkaessa ja lähtee liikkeelle tarkasti, jolloin kaikkein pienimmätkin yksityiskohdat välittyvät selkeämmin eivätkä peity liikkeellelähdön viiveeseen.

Perinteinen raskas puolipyöreä yläripustus on korvattu kevyellä, tarkoin kehitetystä kumiseoksesta valmistetulla concertina-ripustuksella. Tämä vähentää mekaanista vastusta ja mahdollistaa erittäin nopean reagoinnin pieniin signaalimuutoksiin. Myös moottorirakenne on suunniteltu uudelleen siten, että magneettikentän symmetria paranee ja elementin liikkeellelähtö nopeutuu samalla, kun liike pysyy tarkasti hallittuna koko liikeradan ajan. Tuloksena on puhtaampi sointi, parempi dynamiikka ja tarkemmin hahmottuva äänikuva ilman, että laulun tai soittimien luonnollinen rakenne kärsii.

Yhdessä Audiovectorin Low Compression Concept (LCC) -ratkaisun kanssa kalvon taakse muodostuva ilmanpaine pidetään mahdollisimman pienenä. Pienempi kompressio vähentää säröä, parantaa transienttien toistoa ja antaa elementin toimia vapaammin suurilla dynaamisilla vaihteluilla. Näin voimakkaatkin transientit välittyvät täysipainoisesti ilman dynamiikan latistumista.

Itse kalvo on valmistettu hiilikuidun ja luonnonhartsin sandwich-rakenteesta, jossa yhdistyvät suuri jäykkyys, pieni massa ja tehokas vaimennus. Titaaniset puhekelat ja särön minimoimiseksi optimoitu moottorigeometria pitävät elementin toiminnan vakaana silloinkin, kun äänenpaine vaihtelee merkittävästi.

Näiden ratkaisujen yhteisvaikutuksena toisto on puhtaampi ja dynaamisempi, ja äänikuva välittyy tarkempana. Lauluäänet säilyttävät luonnollisen rakenteensa ja täyteläisyytensä, ja soittimien harmoninen sisältö välittyy ilman sumentumista. Myös matalien taajuuksien suorituskyky nousee poikkeuksellisen korkealle tasolle.

Kotelorakenne – hiljaisuus äänen perustana

Kaiutinkotelon ei kuulu tuottaa omaa ääntä. Sen tehtävänä on tarjota kaiutinelementeille mahdollisimman liikkumaton ja värähtelemätön perusta, jotta ne voivat toimia ilman kotelon aiheuttamia häiriöitä.

R 5 Arretén kovapuukuitulevystä valmistettu kotelo on sisäisesti vahvasti tuettu, minkä tuloksena rakenne on jäykkä ja samalla tehokkaasti sisäisesti vaimennettu. Materiaali on valittu juuri sen vuoksi, että siinä yhdistyvät suuri jäykkyys ja hyvä sisäinen vaimennus.

Mekaaninen maadoitus ja kaiutinelementtien tarkka kiinnitys vähentävät energian siirtymistä komponenttien välillä. Kotelon sisäistä vaimennusta ei ole maksimoitu, vaan se on optimoitu resonanssien vaimentamiseksi dynamiikkaa rajoittamatta.

Kapealla etulevyllä on tärkeä akustinen merkitys. Leveämpi etulevy lisää reunadiffraktiota: elementeistä lähtevien ääniaaltojen kohdatessa kotelon reunat syntyy heijastuksia, jotka voivat heikentää toiston ajallista tarkkuutta ja aiheuttaa epätasaisuuksia taajuusvasteeseen. Kapea etulevy vähentää diffraktiota, tasoittaa toistoa kuunteluakselin ulkopuolella ja parantaa stereokuvan tarkkuutta.

Samalla kaiutinelementtien akustiset keskipisteet yhdistyvät yhtenäisemmäksi kokonaisuudeksi ja itse kaiutin häviää paremmin äänikuvaan. Musiikki ei tunnu paikallistuvan kaiuttimeen, vaan avautuu luonnollisemmin osaksi kuuntelutilaa.

Uusi Arreté-jalusta – vakautta ja saumattomampi sovitus kuuntelutilaan

Uudelleen kehitetty Arreté-jalusta osallistuu aktiivisesti kaiuttimen akustiseen toimintaan. Sen suurempi tukipinta laskee kaiuttimen painopistettä ja vähentää kotelon pieniä liikkeitä kun kaiutinta soitetaan suurella äänenvoimakkuudella ja musiikkisignaali sisältää suuria dynaamisia vaihteluita.

Jalustan suurennetut ja optimoidut aukot antavat kotelon alaosaan sijoitetun bassorefleksivirityksen toimia vapaammin. Tämä vähentää ilman turbulenssia ja kompressiota refleksiaukon kohdalla. Tuloksena on hiljaisempi refleksitoiminta, bassonuotit päättyvät tarkemmin ilman tarpeetonta jälkisointia, dynaaminen kapasiteetti kasvaa ja matalien taajuuksien toisto ulottuu puhtaammin alas.

Samalla matalien taajuuksien energia jakautuu tasaisemmin kuuntelutilaan, mikä parantaa basson integroitumista huoneeseen ja auttaa sitä täyttämään tilan luonnollisesti ilman ylimääräistä korostumista.

Tarkkuusjyrsityt piikit toimivat yhdessä jalustaan integroidun mekaanisen irtikytkennän kanssa ja muodostavat hallitun liitoksen kaiuttimen ja alustan välille. Näin resonanssien syntyminen minimoidaan tehokkaasti, ja kaiuttimen alla oleva rakenne toimii akustisesti mahdollisimman neutraalina perustana.

Tämän ansiosta kaiutinelementit voivat toimia ilman lattian kautta välittyvien värähtelyjen aiheuttamia häiriöitä.

Audiovectorin oma Arreté-jakosuodinteknologia

Kuten muutkin R 5 Arretén keskeiset komponentit, myös jakosuodin on suunniteltu ja valmistettu Audiovectorin omassa tuotannossa ilman kompromisseja.

Audiovectorin omat kondensaattorit käyvät läpi kaksinkertaisen kryogeenisen käsittelyn, jonka tarkoituksena on vähentää johtavien materiaalien sisäisiä mekaanisia jännitteitä. Tämä parantaa rakenteen vakautta ja auttaa sähköisiä ominaisuuksia säilymään mahdollisimman yhdenmukaisina erilaisissa käyttötilanteissa.

Jakosuotimessa käytetään polypropeenieristeisiä, tinapinnoitetulla kuparikalvolla toteutettuja kondensaattoreita yhdessä särön minimoimiseksi optimoitujen kuparikelojen kanssa. Ne on kytketty Audiovectorin Dynamic Feed Forward (DFF) -ratkaisun mukaisesti, jonka tavoitteena on pienentää resistanssia ja säröä.

Perinteisissä kaiuttimissa usein käytettävien reaktiivisten lankavastusten sijaan R 5 Arretéssa käytetään tarkkuuskalvovastuksia, jotka tukevat rasittamatonta ja hienostunutta diskanttitoistoa. Lisäksi Audiovector x Duelund -ohituskondensaattorit auttavat säilyttämään korkeiden taajuuksien harmonian ja hienovaraiset yksityiskohdat.

Mittaustulokset ohjaavat kehitystyötä, mutta lopullinen soinnillinen hienosäätö tehdään kuuntelemalla oikeita akustisia instrumentteja todellisissa kuunteluympäristöissä. Näin tekniset mittaustulokset ja käytännön kuuntelukokemukset yhdistyvät lopulliseksi kokonaisuudeksi.

Vaimennus vahvistimen mukaan

R 5 Arretéssa on kolmiportainen vaimennuksen säätö, jonka avulla kaiutin voidaan sovittaa optimaalisesti käytössä olevan vahvistimen vaimennuskertoimen mukaan. Näin kaiuttimen ja vahvistimen yhteistoimintaa voidaan hienosäätää käytettävän järjestelmän perusteella.

• Asento 1: transistorivahvistimille, joiden vaimennuskerroin on keskitasoa
• Asento 2: suuritehoisille transistorivahvistimille, joiden vaimennuskerroin on korkea
• Asento 3: putkivahvistimille, joiden vaimennuskerroin on matala

Järjestelmälle parhaiten sopiva asetus löytyy kuuntelemalla eri vaihtoehtoja ja valitsemalla niistä omaan laitteistoon parhaiten sopiva.

Toisen sukupolven Freedom Grounding®

Freedom Grounding® poistaa kaiutinelementtien liikkeen seurauksena niiden runkoihin indusoituvia sähkövirtoja ennen kuin ne ehtivät aiheuttaa säröä. Toisen sukupolven järjestelmä toimii aina korkeille MHz-taajuuksille asti ja on valmistajan mukaan 50 % tehokkaampi kuin alkuperäinen Freedom 1 -ratkaisu.

Erillinen suodatin johtaa ei-toivotun sähköisen energian hallitusti maahan. Tämä alentaa kohinatasoa ja parantaa pienimpien yksityiskohtien erottelua.

Tuloksena tausta muuttuu hiljaisemmaksi ja puhtaammaksi, pienet yksityiskohdat erottuvat selvemmin ja musiikki nousee paremmin esiin äänikuvasta.

R 5 Arreté – lippulaivamallin teknologiaa kompaktimmassa muodossa

Audiovector R 5 Arreté yhdistää R 10 Arreté -lippulaivamallista periytyviä teknologioita huomattavasti kompaktimpaan ja erilaisiin kuuntelutiloihin helposti sovitettavaan kaiuttimeen. Viiden vuoden kehitystyö ja yli 2 000 tuntia kuuntelua ovat johtaneet kokonaisuuteen, jossa 3,5-tie rakenne, AFC- ja LCC-teknologiat, AMT-diskantti, SEC, Arreté-jakosuodin sekä toisen sukupolven Freedom Grounding® toimivat yhdessä.

R 5 Arretén tavoitteena on yhdistää avoin ja tarkka äänikuva, nopea dynamiikka sekä alas ulottuva ja fyysisesti vakuuttava bassotoisto tavalla, joka saa kaiuttimen kuulostamaan kokoaan suuremmalta. Samalla kapea kotelo ja uusi Arreté-jalusta tekevät kaiuttimesta helpommin osaksi kuuntelutilaa sulautuvan kokonaisuuden.

Tanskassa suunniteltu, kehitetty ja käsin valmistettu R 5 Arreté sijoittuu R 3- ja R 6 Arreté -mallien väliin ja tuo Audiovectorin lippulaivamallissa kehitettyjä ratkaisuja kompaktimpaan ja erilaisiin kuuntelutiloihin helposti sovitettavaan kaiuttimeen.

Neljä viimeistelyvaihtoehtoa

R 5 Arretén viimeistelyssä käytetään huolellisesti valittuja aitoja puuviiluja, ja jokainen pinta viimeistellään korkeatasoisesti. Malli on saatavana neljällä vakioviimeistelyllä:

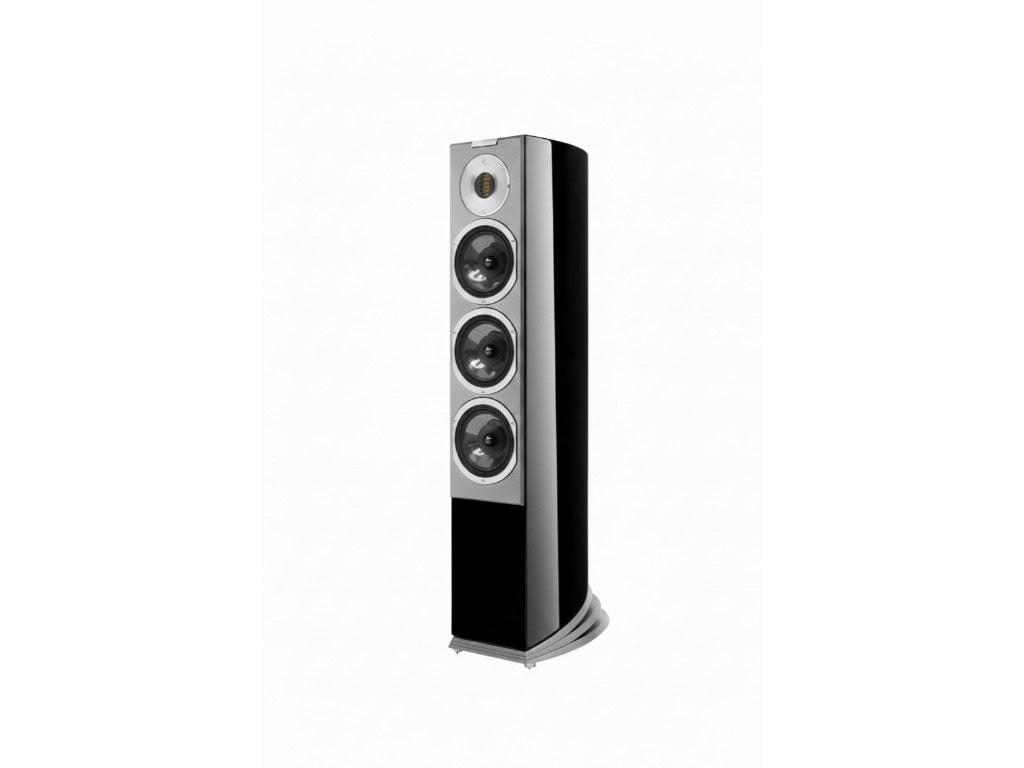

• Pianomusta

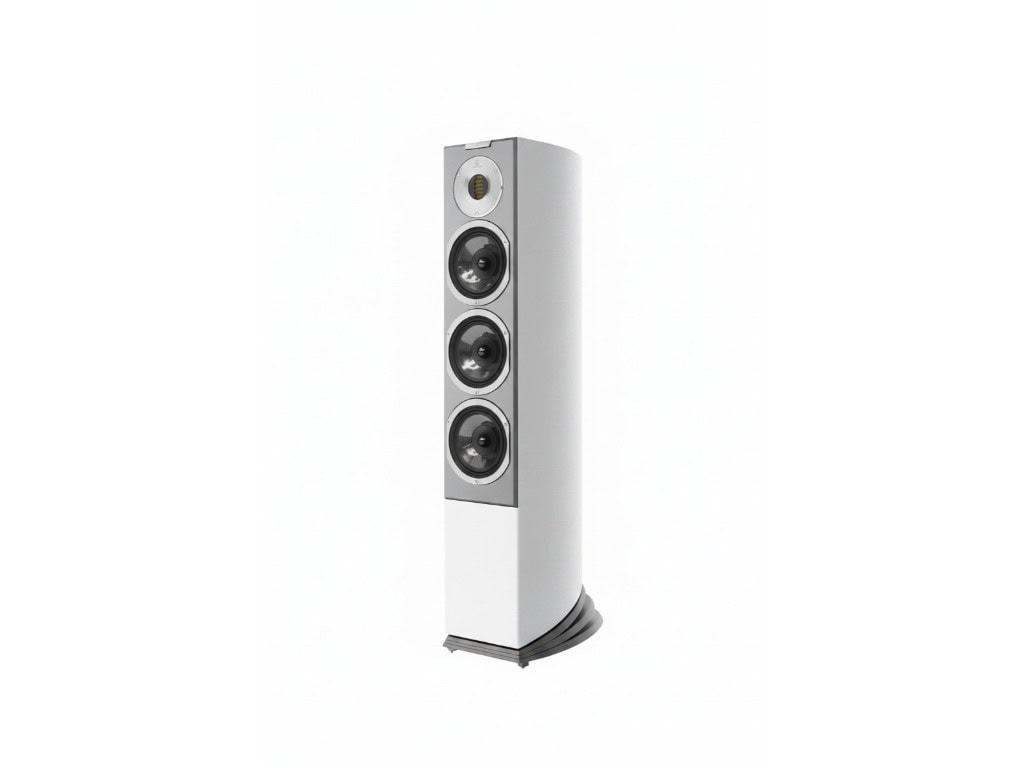

• Mattavalkoinen

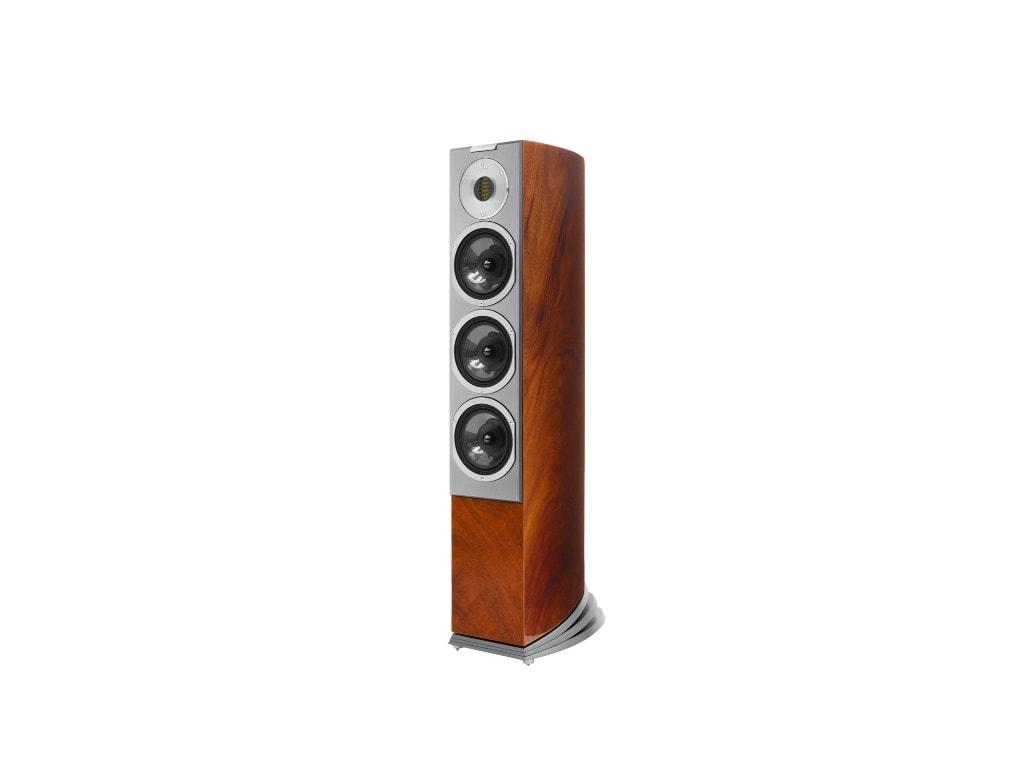

• Kiiltolakattu Afrikan mahonki

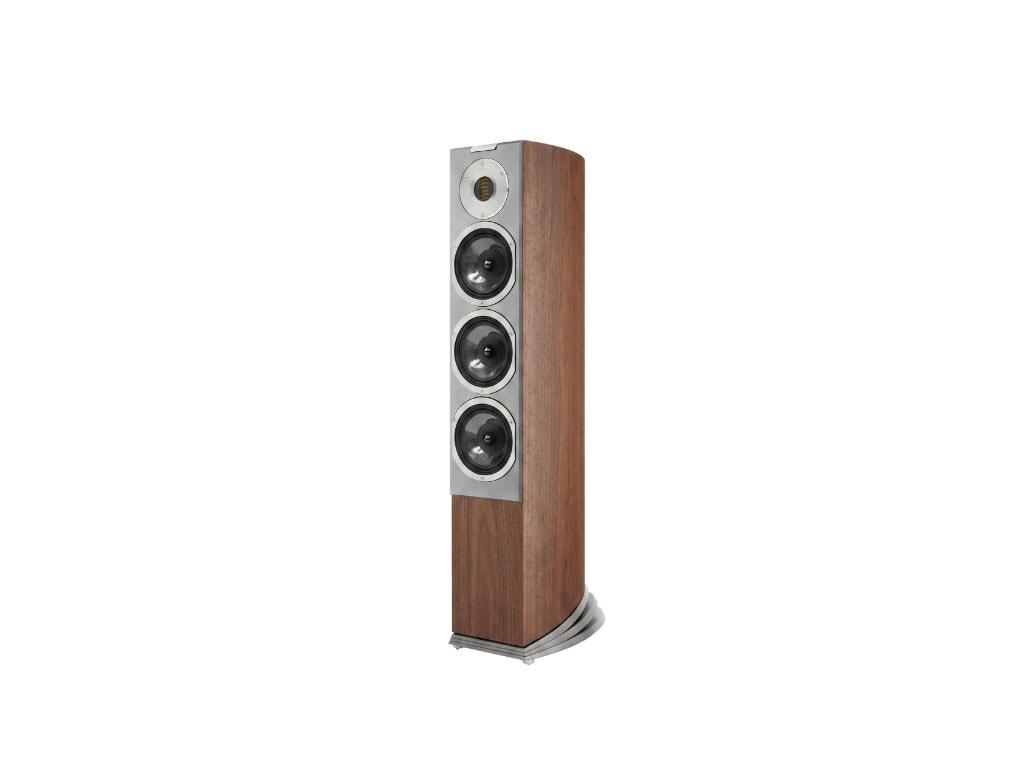

• Italian pähkinä

Lisäksi saatavana on tilauksesta erilaisia yksilöllisiä maalipintoja, jotka viimeistellään Tanskassa.

Lisävarusteet ja toimitus

Jokainen R 5 Arreté toimitetaan tukevassa ja turvallisessa flight case -kuljetuslaatikossa, samaan tapaan kuin Trapeze Ri- ja R 10 Arreté -mallit. Kuljetuslaatikko on kestävä, pinottava ja suunniteltu turvallista kuljetusta varten, joten kaiutin on hyvin suojattu koko toimituksen ajan.

Saatavana on myös Audiovectorin Black Box -lisävarustepaketti. Siihen kuuluu muun muassa Freedom Grounding -kaapeli, jonka tarkoituksena on alentaa kohinatasoa, sekä tarkkuusvalmistettuja piikkejä kaiuttimen vakauden parantamiseksi.

Jokainen lisävaruste on suunniteltu tukemaan R 5 Arretén suorituskykyä ja viimeistelemään kaiuttimen toiminta osana korkeatasoista äänentoistojärjestelmää.
